Hoe pas ’n modulêre hoëspanningsenergie-bergingstelsel aan by verskillende kragbelastings?

Begrip van kraglasverskeidenheid in energiebergtoepassings

Energioptelstelsels moet baie verskillende kragbelastingprofiel bedien: 'n huishoudelike verbruik van 3 kW vir aandverligting, 'n klein werkswinkel wat 15 kW-masjinerie tydens piekure bedryf, of 'n kommersiële gebou wat 100 kW-noodsaaklike reaksie benodig. 'n Modulêre hoëspannings-energioptelstelsel spreek hierdie verskeidenheid aan deur installateurs toe te laat om spanning, kapasiteit en stroomwaardes volgens die spesifieke belastingprofiel te konfigureer. Hierdie gids ondersoek die ingenieursbeginsels wat modulêre hoëspanningsargitektuur in staat stel om aan te pas oor residensiële, kommersiële en industriële toepassings sonder dat heeltemal verskillende produkplatforms benodig word.

Spanningsvermeerdering deur Serie-modulestapel

Die grondslagprinsiep van 'n modulêre hoëspannings-energie-bergestelsel is die stapeling van module wat in serie verbind is. Elke LiFePO4-module wat vir 102,4 V en 50 ampère-uur gewaarborg word, verskaf 5,12 kWh energieberging. Deur 2 tot 6 module in serie te stapel, word die stelselspanning geskaal van 204,8 V tot 614,4 V terwyl die kapasiteit per module dieselfde bly. Hierdie spanningsreeks koppel direk aan die hoëspannings-DC-bus van moderne hibried-invertere, wat gewoonlik tussen 150 V en 600 V werk. 'n Hoër stelselspanning verminder die stroom vir dieselfde drywingsuitset, wat volgens Joule se wet 'n beduidende vermindering in weerstandsverhitte-verliese in kabels en interne verbindings bewerkstellig. 'n Stelsel wat 10 kW lewer teen 200 V, vereis 50 ampère, terwyl dieselfde drywing teen 600 V slegs 17 ampère vereis, wat termiese verliese met ongeveer 90 persent verminder.

Kapasiteitskonfigurasie vir verskillende energiebehoeftes

Benewens spanning, kan ’n modulêre hoëspannings-energieopslagsisteem sy kapasiteit aanpas deur die aantal modules per toren te kies. ’n Enkele toren wat met 2 modules geconfigureer is, lewer 10,24 kWh en is geskik vir ’n tipiese huishouding met nagtelike rugsteunbehoeftes. Deur die aantal modules na 6 uit te brei, word die kapasiteit per toren verhoog na 30,72 kWh, wat voldoende is vir ’n groot woning of ’n klein kommersiële bedryf. Vir toepassings wat nog meer stoorvermoë vereis, ondersteun die sisteem parallelle skakeling van tot 5 torings, wat ’n maksimum kapasiteit van 153,6 kWh bereik. Hierdie skaalbaarheid beteken dat ’n verspreider wat een moduletipe voorraad hou, projekte kan bedien wat wissel van 10 kWh-residentiële rugsteun tot 150 kWh-kommersiële piekvermindering, wat voorraadbeheer vereenvoudig terwyl dit ’n wye verskeidenheid kliëntbehoeftes beklink. Elke module werk met ’n interne impedans van 1 ohm of minder, wat minimale energieverlies verseker ongeag die grootte van die sisteem.

Stroomhantering en laai-/ontlaai-aanpassing

Aanpassing van die kragbelasting hang ook af van die huidige hanteringsvermoë. ’n Modulêre hoëspannings-energieopslagsisteem ondersteun ’n aanbevole deurlopende stroom van 50 ampère en ’n maksimum laai-/ontlaaistroom van 100 ampère. By die hoogste spanningkonfigurasie van 614,4 V vertaal dit na ’n maksimum kraguitset van ongeveer 61 kW per toring. Vir toepassings met onderbrekende hoëkragvereistes, soos EV-laai-stasies of industriële motoropstarte, kan die sisteem piekstroom vir kort tydperke lewer sonder volgehoue termiese spanning. Die intelligente BMS bestuur dinamies die laai-/ontlaaikurwes gebaseer op werklike belastingbewaking in real-time, wat die selle teen oorstroom beskerm terwyl dit verseker dat die beskikbare kapasiteit ten volle benut word tydens periodes van hoë vraag. Die BMS kommunikeer via CAN-bus- en RS485-protokolle, wat integrasie met invertervlak-belastingbestuur moontlik maak.

Termiese bestuur oor bedryfsomstandighede

Verskillende kraglaste genereer verskillende termiese profiele. 'n Modulêre hoëspanningsenergie-bergingstelsel wat by volle 100-ampère-ontlaaiing bedryf word, genereer meer interne hitte as dieselfde stelsel by 50 ampère. Die stelsel hanteer hierdie probleem deur 'n ontwerp met lae interne impedansie, passiewe termiese verspreiding oor die moduulkasings en BMS-bestuurde temperatuurmonitering op selvlak. Die bedryfstemperatuurreeks strek van minus 10 tot 55 grade Celsius vir ontlaaiing en van 0 tot 55 grade Celsius vir lading, wat die meeste klimaatsones dek. In kommersiële en industriële stelsels verseker aktiewe vloeistofkoeling dat temperatuurverskille tussen selle binne 3 grade Celsius bly, wat gebalanseerde afskrywing en konsekwente kapasiteit oor die batterybundel verseker. Kopers moet evalueer of passiewe koeling voldoende is vir hul lastprofiel of of vloeistofgekoelde kasstelsels benodig word vir aanhoudende hoëkragtoepassings.

Multi-Tower Parallel Konfigurasie vir Kommerciële Laste

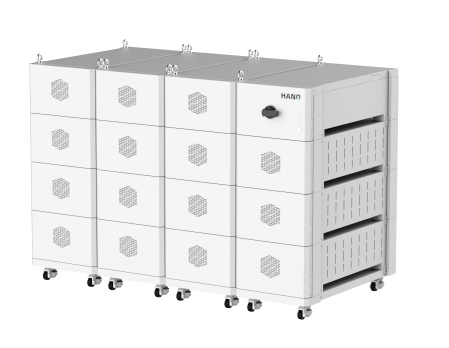

Vir kommersiële lasse wat die kapasiteit van ‘n enkele tower oorskry, ondersteun ‘n modulêre hoëspanningsenergie-bergstelsel parallelle verbinding van meerdere towers. Tot vyf towers kan gekoppel word, met die BMS wat laai- en loslaaiprosesse oor al die towers koördineer om ‘n gebalanseerde staat van lading te handhaaf en om te verhoed dat enige enkele tower oorbelas word. Hierdie parallelle vermoë is noodsaaklik vir toepassings soos nywerheidsparke wat piek-dal-arbitrasie doen, waar die totale bergbehoeftes tot 150 kWh of meer kan bereik. Die parallelle konfigurasie bied ook redundantie: as een tower in onderhoudsmodus ingaan, gaan die oorblywende towers voort om die las te bedien, wat die risiko van afstandtyd verminder. Installasie word vereenvoudig deur die stapelbare vertikale ontwerp, wat die vloeroppervlaktevereistes tot ‘n minimum beperk en dit moontlik maak om verskeie towers in ‘n kompakte elektriese kamer of nutskas te installeer.

Toepassingsvoorbeeld: Skaling van residensiële na kommersiële las

Oorweeg ’n sonkraginstallasiemaatskappy wat drie kliënttipes bedien. Die eerste is ’n huishouding wat 10 kWh nagopslag benodig; die installateur konfigureer ’n 2-moduletoring by 204,8 V, wat genoeg energie lewer met ’n deurlopende stroom van 50 A. Die tweede is ’n klein kantoor wat 20 kWh vir piekvlaakvermindering benodig; ’n 4-moduletoring by 409,6 V verskaf die kapasiteit met ’n laer stroomtrek en hoër doeltreffendheid. Die derde is ’n kommersiële gebou wat 60 kWh vir vraagbestuur benodig; die installateur gebruik ’n 6-moduletoring by 614,4 V wat parallel met ’n tweede 6-moduletoring gekoppel word om ’n totale kapasiteit van 61,4 kWh te bereik. Al drie installasies gebruik identiese moduletipes, wat aantoon hoe ’n modulêre hoogspanningsenergie-opslagsisteem aan verskillende kraglaste kan aanpas terwyl ’n konsekwente voorsieningsketting gehandhaaf word.

Gereelde vrae

V: Watter spanningreeks dek ’n modulêre hoogspanningsenergie-opslagsisteem?

'n Tipiese modulêre hoëspanningsstelsel werk van 204,8 V tot 614,4 V deur 2 tot 6 LiFePO4-module in serie te stapel. Hierdie spanningsreeks koppel direk aan die hoëspannings-DC-bus van moderne hibriedomskakelaars, wat die stroom verminder en energieverliese ten opsigte van lae-spanningsalternatiewe tot 'n minimum beperk.

V: Kan 'n modulêre hoëspannings-energie-bergingstelsel na die aanvanklike installasie uitgebrei word?

Ja. Die modulêre ontwerp maak dit moontlik om module by 'n bestaande toring te voeg of addisionele parallelle toring te installeer. 'n Stelsel wat aanvanklik vir 10,24 kWh gekonfigureer is, kan uitgebrei word tot 153,6 kWh deur module en toring by te voeg, mits die omkeerder die uitgebreide spanning- en kapasiteitsreeks ondersteun.

V: Wat is die maksimum drywingsuitset per toring in 'n modulêre hoëspanningsstelsel?

Met 'n maksimum laai-ontlaaistroom van 100 ampère en 'n spanning van tot 614,4 V kan 'n enkele toring ongeveer 61 kW piekdrywing lewer. Vir hoër drywingsvereistes kan verskeie toring parallel geskakel word, met die BMS wat die lasverdeling koördineer.
